100坪サーバー室増築施工記 ― 大安ブリッジ様のデータインフラに、ケーブル一本にも信頼を込める
データは流れるものではありません。守られるもの です。一本のLANケーブル、一筋の電源線、一枚のパッチパネル。そのすべてに私たちの名が刻まれるという思いで、大安ブリッジ様の現場に臨みました。
はじめに ― サーバー室は会社の心臓
証券会社にとってサーバー室は単なる「機械室」ではありません。お客様の資産情報が流れる最奥部、そして1秒のダウンタイムも許されない絶対領域です。
今回ご依頼いただいたのは、新規施工が完了した100坪規模の大安ブリッジ様 証券会社オフィス内部に、サーバー空間を増築しインフラを構築する プロジェクトでした。
既存のオフィスインテリアはすでに上質な仕上げが完了している状態。その上にサーバーインフラを加える作業は、単なる「追加工事」ではなく、既存の品格を損なわず技術的に完璧な結果を出さなければならない精密作業 でした。
1. 事前調査 ― 着工前3日間、図面を引き直す
私たちはどんなプロジェクトであっても、現地実測なしには作業を始めません。
大安ブリッジ様の現場でも、本格的な施工に先立ち 3日間の事前実測調査 を行いました。
- 既存電力引込容量の測定
- 天井内配線経路の確認
- 床スラブ荷重の計算
- 空調システム風量の測定
- 既存インテリア仕上げ材の養生計画策定
特に100坪規模のオフィスのど真ん中にサーバー室を増築するため、騒音・発熱・電磁干渉が執務スペースへ漏れないようにする ことが重要でした。私たちは図面を二度引き直しました。一度目は機能のために、二度目は 静寂のために。
2. ラック構成 ― 42Uフルサイズラック、一列に並ぶインフラ

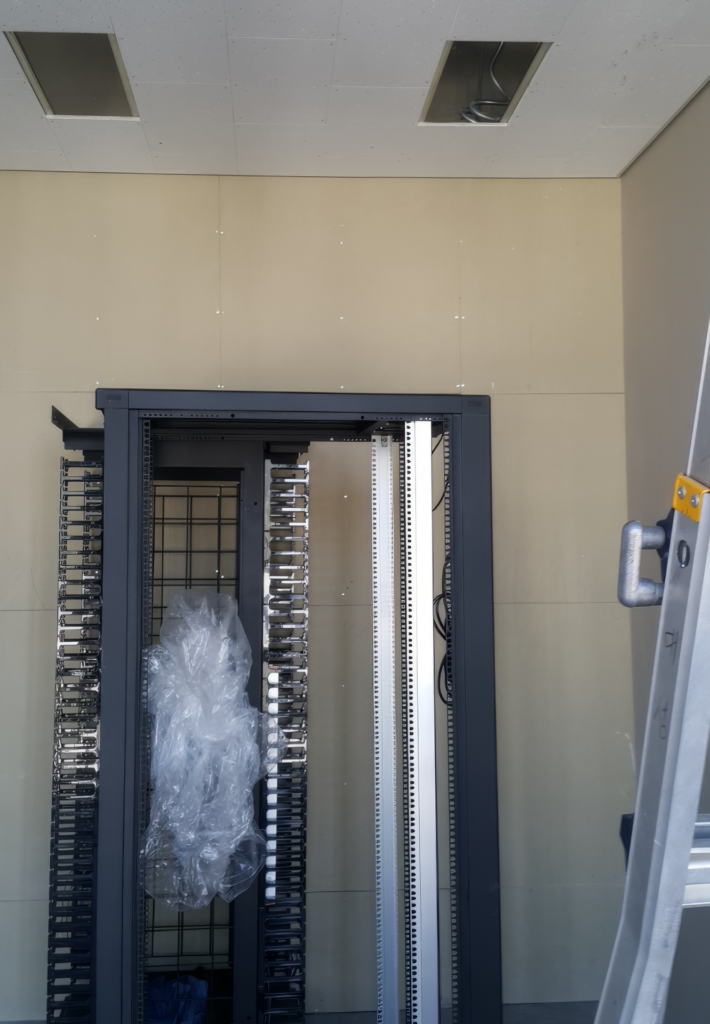

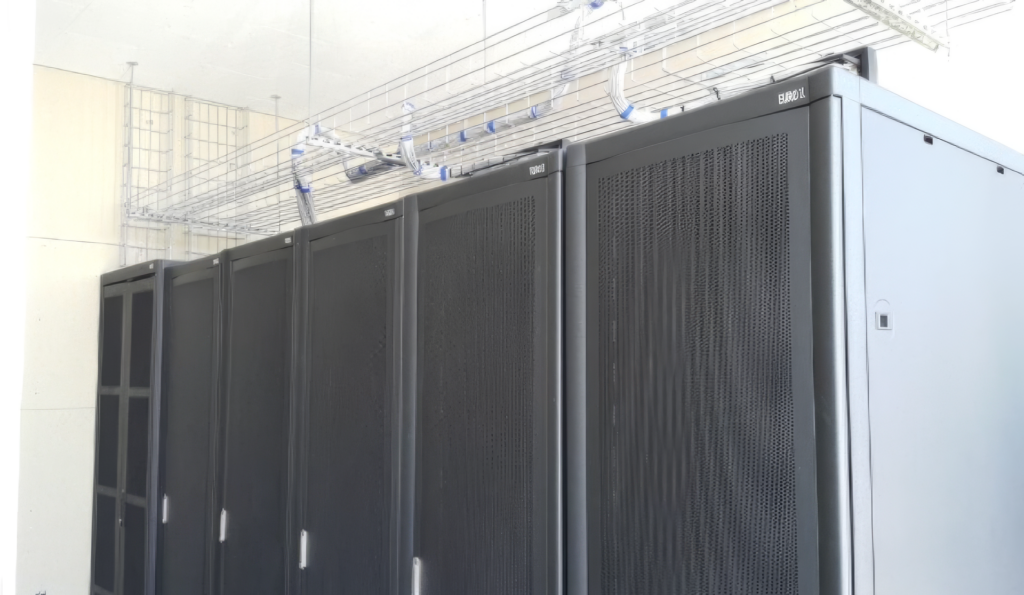

大安ブリッジ様のプロジェクトに導入したメインラックは42Uフルサイズサーバーラックで、同一規格のブラックキャビネットラック(EURO II)を一列に並列配置しました。
一般的なオフィス規模なら一台や二台でも事足りたかもしれません。しかし私たちは、「今」ではなく「5年後」を基準に設計 します。
- 運用ラック:メイン運用サーバー+ネットワーク機器
- バックアップ・拡張ラック:バックアップサーバーと将来の拡張領域(約40%の余白を確保)
ラック内部には ブランキングパネル を空きスペースごとに設置し、冷気と熱気が混ざらないよう コールドアイル・ホットアイル 分離構造をつくりました。この小さなパネル一枚が、サーバー寿命を平均1.5倍に延ばします。
3. ケーブリング ― 私たちが最も誇りを持つ領域
私たちが最も多くの時間を注ぐ領域は、実はケーブル整理です。
外からは見えない作業ですが、ケーブルの整然とした状態が、その会社のインフラ水準をそのまま映し出します。
3-1. LANケーブル ― Cat6A、全本現場直製作

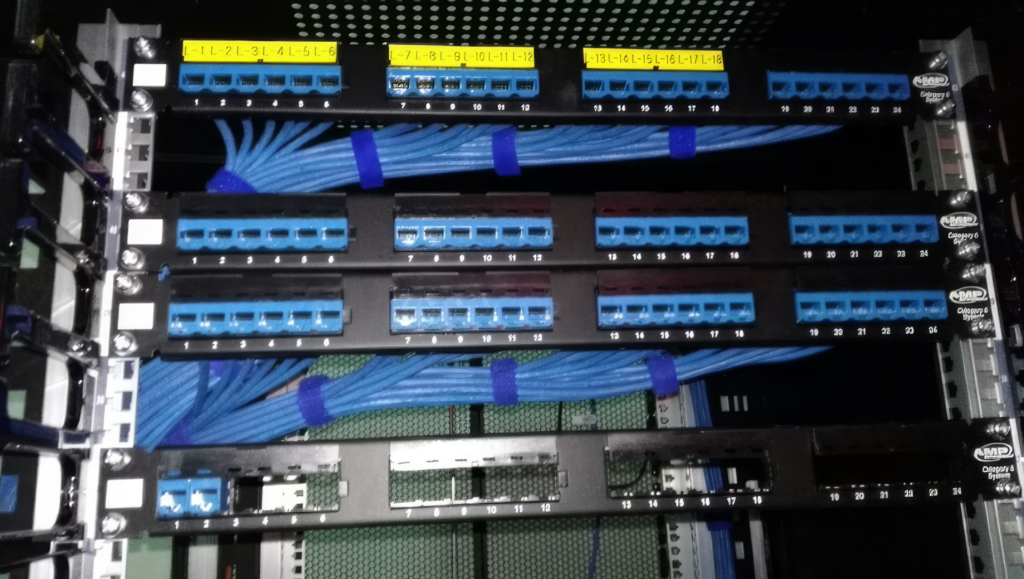

大安ブリッジ様のプロジェクトでは、市販完成品ケーブルを使用しませんでした。Cat6A STPケーブルを現場の長さに合わせて全本直接製作。メイン通信ラインはブルーで統一し、パッチパネル上で系統が一目で識別できるようにしました。
総製作ケーブルは 128本。1本あたり平均4分、合計8時間30分を要した作業です。

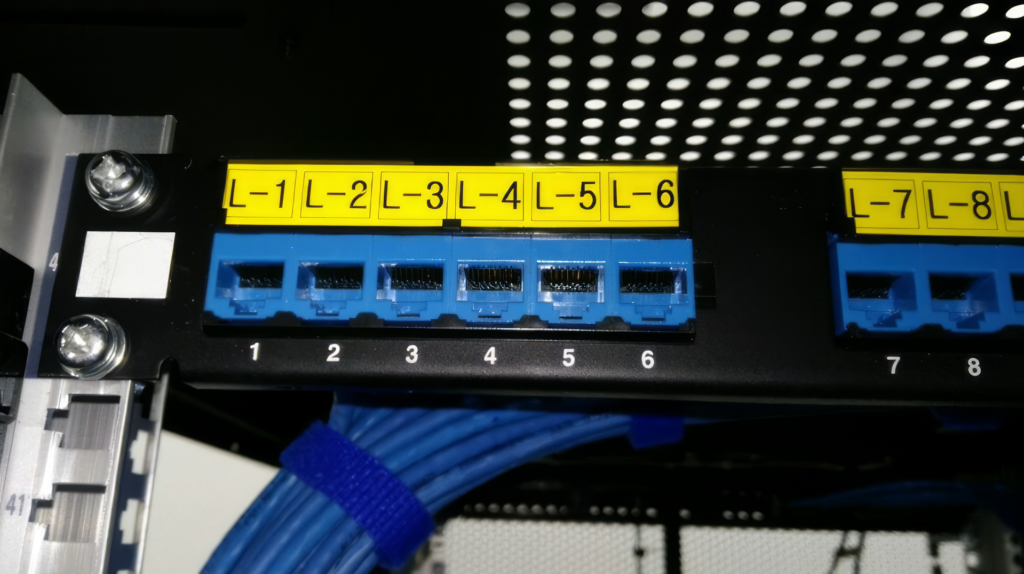

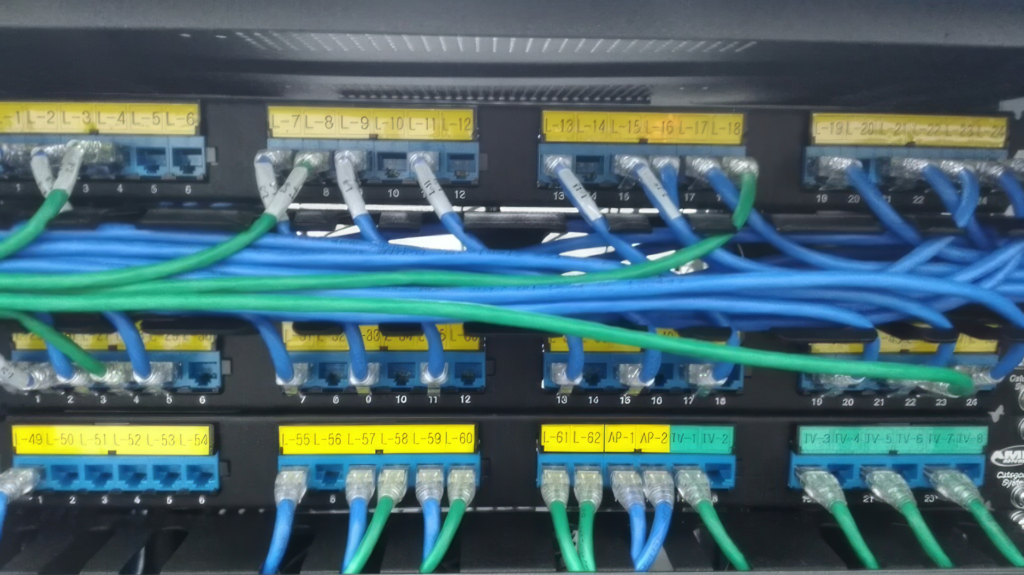

各ケーブルは ファームテスター(Fluke DSX) にて100%通信品質検証を経ており、パッチパネルのポートごとに番号ラベル(1L・2L・3L…)を付与し、ケーブル両端に同一ラベルを適用。今後の保守時に、どのポートのケーブルか即時追跡できるようにしました。
3-2. 電源ケーブル ― カラーコードで一目瞭然
電源ラインは次の通り色を分けました。
- 赤:メイン電源(UPS経由)
- 青:補助電源(直結)
- 黄:非常発電ライン
- 緑:接地線
カラーコード一つ見るだけで、どの電源がどこへ流れているか即座に把握できます。これは日本のデータセンター標準に基づく、私たちならではの基準です。
3-3. ケーブルトレイ ― メッシュトレイで掴む直角の美学

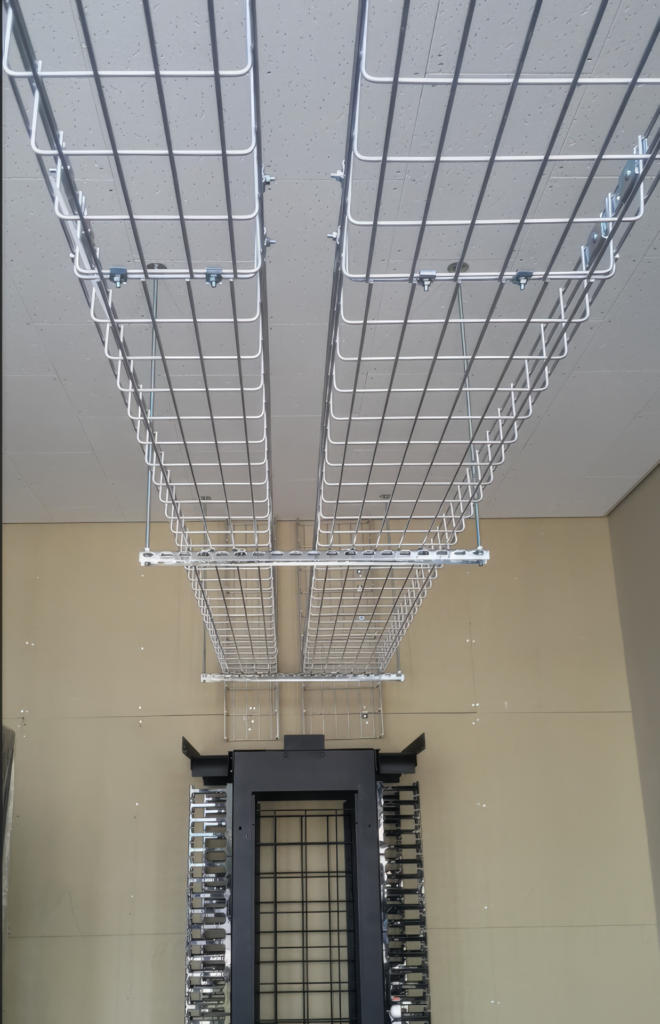

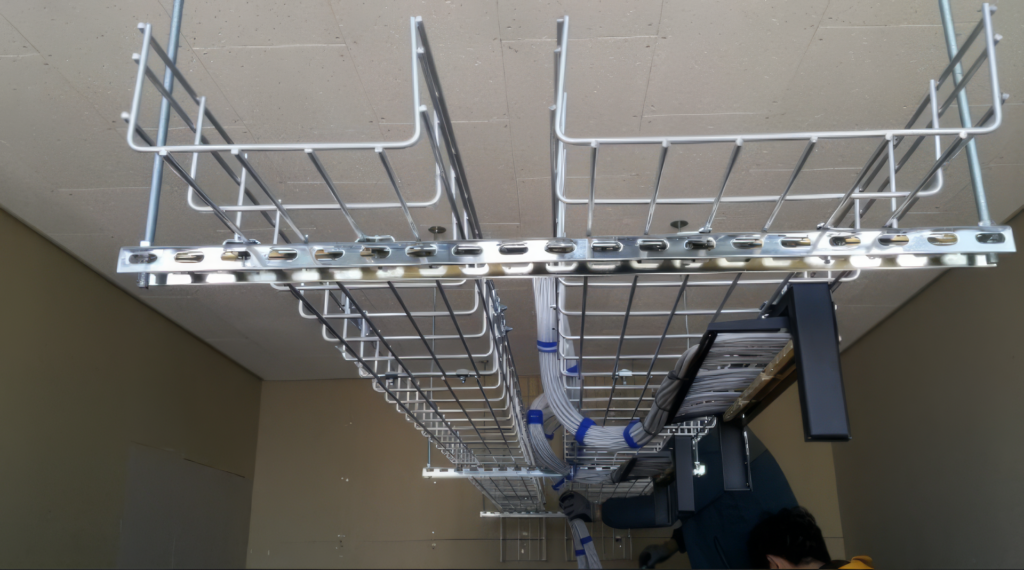

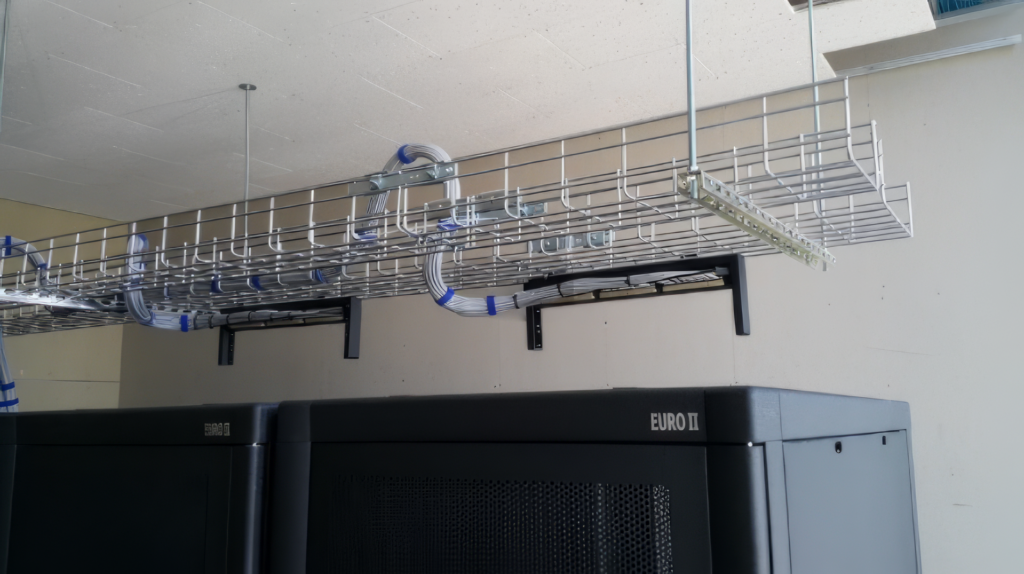

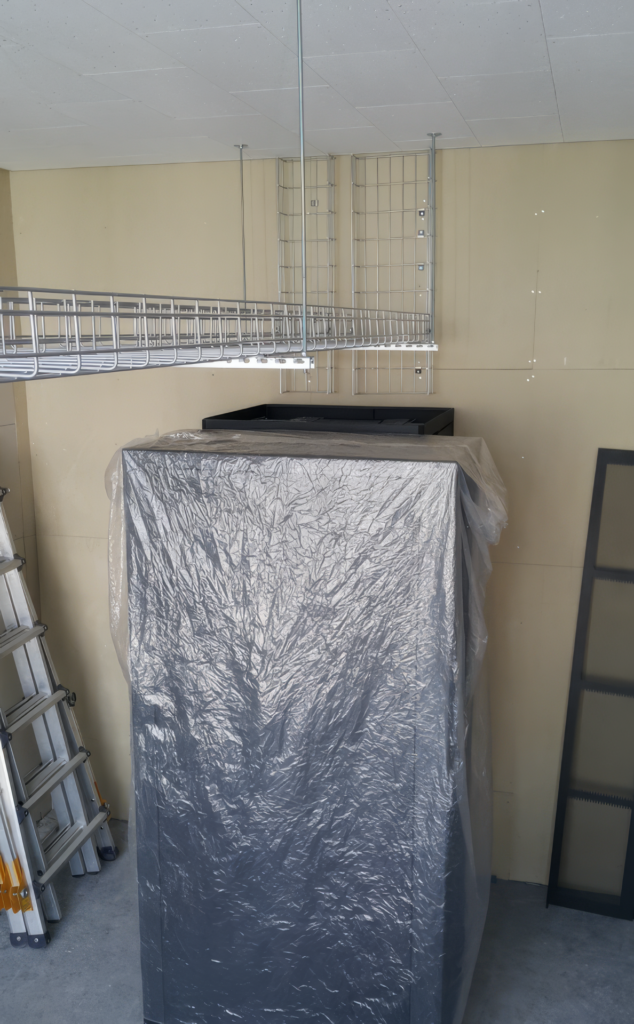

ラック上部には亜鉛メッキメッシュ(バスケット)トレイを天井から吊り、ケーブルの主経路を作り、トレイ上の配線は垂直・水平、直角90度を基本に整えました。トレイから各ラックへ降りる区間は、ケーブルが折れないよう曲げ半径を確保した緩やかな曲線で処理しました。

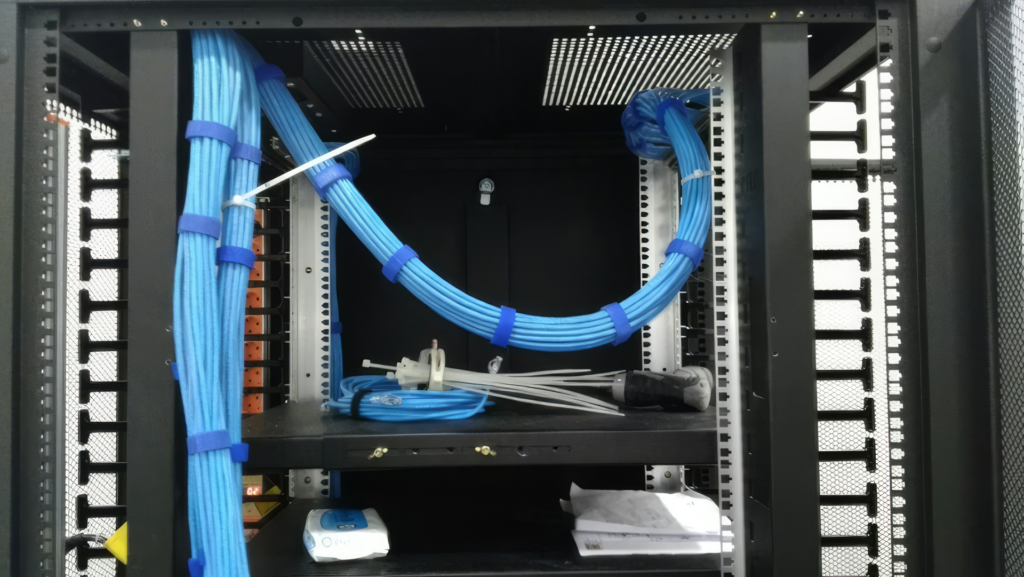

ベルクロタイで30cm間隔に束ね、結束位置は全ラックで同じ高さに統一。見る人が背筋を正したくなる整然さ、それが私たちの追求するケーブリングの美学です。
4. 電源インフラ ― 途切れない流れ
証券業務において電源遮断はすなわち事故です。大安ブリッジ様のために、次の 三重電源構造 を構築しました。
| 段階 | 構成 | 役割 |
| 1次 | 電力会社直結 | 平常時のメイン電源 |
| 2次 | UPS(10kVA、30分バックアップ) 停 | 電時に即時切替 |
| 3次 | 自動電圧安定器(AVR) 電 | 圧変動からの保護 |
UPSは オンライン ダブルコンバージョン方式 で導入しました。一般的なラインインタラクティブ方式と異なり、電源が常にUPSを経て整流・再変換されるため、切替時0msの無停電運用 が可能です。
またすべてのサーバーは 二重電源(Dual PSU) 構成で、一方の電源が遮断されても自動的にもう一方のラインへ切り替わります。
5. 冷却システム ― 22℃、その一桁の精度
大安ブリッジ様のサーバー室内部温度は 22℃ ± 1℃、湿度は 45% ± 5% を維持するよう設計しました。
このため 恒温恒湿機(Precision Air Conditioner) を導入し、ラック前面には パンチングドア、後面には 密閉型ドア を採用してコールドアイル・ホットアイル構造を完成させました。
天井には 温湿度センサー4基 を格子配置し、24時間リアルタイムモニタリングを行っています。異常数値が検知されると、即座に管理者の携帯へ通知が送信されます。
6. セキュリティ ― 見えない場所に、より多くの心を尽くす
証券会社サーバー室の本質的責任は、外部のいかなる脅威からもデータを守ること です。
6-1. 入退室管理 ― 三重認証
大安ブリッジ様のサーバー室への入室は、次の三段階認証をすべて通過する必要があります。
- RFIDカードキー
- 指紋認証
- 入退室記録の自動ログ(映像+時刻)
これらすべての記録は別サーバーに30日間保管され、外部侵入の試みがあれば即座に通報が発せられます。
6-2. 火災対応 ― FM-200ガス消火システム
水噴射方式の一般スプリンクラーは、サーバーにとってむしろ 災厄 です。大安ブリッジ様のプロジェクトでは、FM-200クリーン消火薬剤システム を導入しました。
火災検知時には10秒以内にガスが噴射され、サーバー機器を損傷させずに火災のみを鎮圧 します。
6-3. 漏水検知 ― 床全面にセンサー
サーバー室の床全面に 漏水検知ケーブル を格子状に敷設しました。たった一滴の水でも検知され次第、警報が鳴り、管理者には位置座標と共に通知が送信されます。
7. モニタリング ― 24時間365日、眠らない眼
サーバー室は無人運用が原則です。人がいなくても、すべての状態がリアルタイムで追跡される環境 を構築しました。
- サーバーCPU・メモリ・ディスク使用率のリアルタイムグラフ
- ネットワークトラフィックモニタリング
- 温度・湿度・電力使用量の記録
- 入退室記録の自動保存
- 異常兆候時にSMS・メール・アプリプッシュを同時送信
大安ブリッジ様の代表は、出張中でも携帯一台でサーバー室のすべての状態をご確認いただけます。
8. 仕上げ ― インテリアを損なわないインフラ
このプロジェクトで最も難しかった課題は、すでに完成された上質なインテリアの上にインフラを重ねること でした。
私たちは次の原則を守りました。
- 露出配線 0%、すべての配線は天井または壁体に埋設
- サーバー室の扉は 既存仕上げ材と同色 で製作
- 外部から見える面にはいかなるケーブルも露出させない処理
- 作業後すべての領域を 施工前の状態に清掃・復元 完了
サーバー室の扉を閉めれば、ここに巨大なインフラが潜んでいることすら感じ取れません。見えないものこそ、最もよく作られたもの という私たちの哲学が宿る結果です。
おわりに ― 私たちはケーブル一本にも名を刻む
サーバーインフラ構築は単なる機器設置ではありません。その会社のデータ、その会社の時間、その会社の信頼 を扱う仕事です。
大安ブリッジ様の100坪証券会社プロジェクトは、私たちにとっても深く心に残る作業でした。代表が「オフィスインテリアと調和しながらも、技術的には妥協のないサーバー室を求める」と仰った時、私たちはそのひとことを60日間胸に抱いて作業しました。
竣工後、大安ブリッジ様の代表から届いたひとこと。
「ラックを初めて開けた瞬間、ここに我が社の未来を託せると確信しました。」
私たちにとって、これ以上の賛辞はありません。 証券・金融・法務・医療など、データの重みが重い分野 のサーバーインフラを検討されている方は、いつでもお問い合わせください。ケーブル一本にも名を刻む思いで、貴社の次の10年を共に設計いたします。
